CLA for C-arms used in X-ray medical imaging
X線メディカルイメージングCアーム用Adimec次世代レンズ組込カメラ

AdimecのメディカルX線イメージング向けOEMレンズ組込カメラ(CLA)にはPEARLシリーズおよびRUBYシリーズがあります。どちらのシリーズもイメージインテンシフィアをベースとした装置に1k2画素30fpsのリアルタイム・デジタルイメージングを提供します。質の高いイメージを実現する共に、コストの低減、信頼性の強化、容易な装置への組み込みやサービスが可能です。蛍光透視検査から高線量被曝までの線量をカバーします。

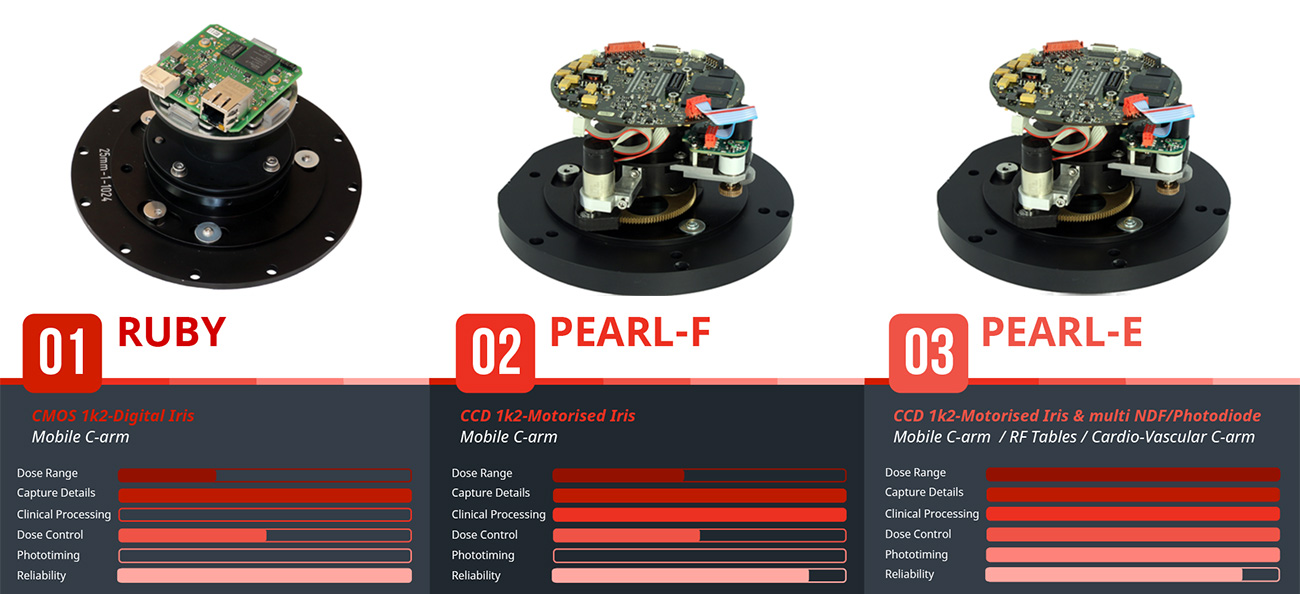

X線CLAポートフォリオ

  • PEARLは質の高い1k2 画素の CCDイメージングを、多様なインターフェース、内蔵した臨床処理、線量範囲のフレキシビリティと共に提供します。
  • RUBYは蛍光透視モバイルCアーム向けの今までにない経済効果の高い1k2画素イメージングを提供します。RUBYはCMOSセンサテクノロジーと特許“デジタルアイリス”コンセプトによるAdimecの新機軸CLAです。

製品情報

Healthcare cameras X-ray CLA portfolio

製品構成

RUBY、PEARL-FおよびPEARL-Eの製品構成詳細一覧

特長RUBYPEARL-FPEARL-E
線量範囲 [nGy/im](4 .. > TBD) (1)4 .. > 450 (1)4 .. > 9000 (1)
アイリスデジタルアイリス
(アナログ+デジタルゲイン)
電動アイリス
(デジタルゲイン)
電動アイリス
(デジタルゲイン)
NDF2セットの固定NDFサービス 調整可能固定NDF
(出荷オプション)
電動NDF回転 ユーザー選択可能
(所定4 セット)
線量管理ABC (ビデオ)I/OABC (ビデオ)I/OABC (ビデオ)I/O
AEC (フォトダイオード)I/O
ビデオインターフェースGigEGigE
オプション:CL、LVDX、DVI
GigE
オプション:CL、LVDX、DVI
欠陥ピクセル補正YESYESYES
臨床イメージ処理YESYES
II-アウトプット適合性25 mm25 mm
オプション:20 mm
25 mm
オプション:20 mm

注記:(1) NDFによる出荷構成

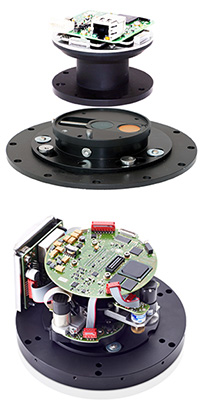

RUBY & PEARL Healthcare cameras

イメージ処理 RUBY

RUBYがサポートするイメージ処理機能一覧。

特長RUBY GigE
イメージ補正
欠陥ピクセル補正
ABC および AGC
ビデオ測定領域に基づく(ユーザープルグラマブル)
AED
フォトダイオード測定- フォトタイミング 不可
臨床イメージ処理
エッジ強調、ノイズ低減、グレー反転、コントラスト・明るさ強調、白圧縮不可
画像配向
平行および水平フリップ
リアルタイム・デジタル・ローテーション、1k2画素 30fpsでのズームとパン不可
イメージオーバーレイ
光学的配列によるオーバーレイ
最終画像 リピート/保持不可

RUBY CLA

イメージ処理 PEARL

PEARLがサポートするイメージ処理機能一覧。

特長PEARL-F/E GigE/CL/LVDSPEARL-F/E DVI
イメージ補正
欠陥ピクセル補正, II-シェーディング補正
ABC および AGC
ビデオ測定領域に基づく(ユーザープルグラマブル)
AED
フォトダイオード測定- フォトタイミング
PEARL-Eのみ

PEARL-Eのみ
臨床イメージ処理
エッジ強調、ノイズ低減、グレー反転、コントラスト・明るさ強調、白圧縮
画像配向
平行および水平フリップ
リアルタイム・デジタル・ローテーション、1k2画素 30fpsでのズームとパンオプションオプション
イメージオーバーレイ
光学的配列によるオーバーレイ
最終画像 リピート/保持
画像の繰り返し:
変更された設定で再処理が可能

画像の繰り返し:
変更された設定で再処理が可能
