電子製造検査向けカメラ

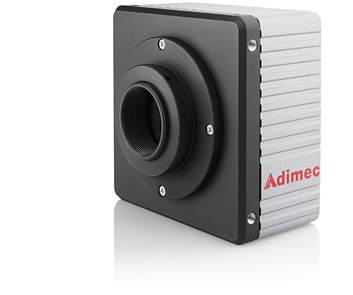

QUARTZ camera

10年以上に亘りAdimecはソルダーペースト検査機(SPI)や外観検査機(3D AOI)メーカーにカメラを提供してきました。コンポーネンツの微細化や価格圧力という極めて難しい業界構造において、Adimecの革新的な映像技術は、卓越した検査精度と速度の向上に貢献してきました。



新機軸を提案し続けるために、当社のマシンビジョンカメラはフレームレートと解像度を常に向上させながら均一な安定した画像でお客様をバックアップしています。

電子製造検査装置向けカメラ

当社のマシンビジョンカメラは次のような検査装置の予定通りの安定した動作を確保します。

ソルダーペースト検査

solder paste inspection

部品プレースメント検査

component inspection

リフロー前検査

pre reflow

リフロー後検査

post reflow

Throughput

スループット

精確な取込によるスループットの向上と装置全体の最適化

高フレームレートとリアルタイムプロセッシングによるスループットの向上

ほとんどの高速マシンビジョンカメラはイメージクオリティを犠牲にして主としてコウフレームレートに重点を置いています。Adimecカメラのカメラアーキテクチャと設計は、リアルタイムですべての画像処理をするため、スピードとイメージクオリティのどちらも損なうことがありません。そのため、特にプリント基板製造での欠陥検出、特定で複数の画像が必要となる3D AOIで、精度を落とすことなくシステムスループットを向上させることが可能です。

広大な視野で最短化した走査時間

検査装置の効率を向上させるため、被試験体により動く経路は最少の動作で最適に計画される必要があります。高解像度カメラで複数の関心領域(ROI)機能を使うことにより、検査されるプリント基板ごとの動作数を減らすことが可能です。Adimecでは2500万画素までのイメージセンサを採用したカメラを提供しています。それに加え、このクラスで最高の画像の均一性により、それぞれのピクセルがシステム性能の向上に寄与する広大な視野のビジョンシステムを実現します。

framespeeds

component sizes

精度

より小型の部品の三次元検査

最高精度のための高解像度での画像の均一化

高い均一性で画像を作ることはイメージセンサの解像度を上げることよりも困難になります。Adimecカメラの高性能画像処理コアは高解像度イメージセンサに伴うアーチファクトを完全に処理します。そのため、最小の部品の微細な部分も正確に検査が可能となる質の高い画像を実現します。

stable performance

信頼できる性能

お客様のシステムのダウンタイムの減少

最適性能のために信頼性を選択

インライン検査環境での誤作動の影響は大きいものです。Adimecの設計哲学のひとつは、「どのような環境でも持ちこたえる堅牢な信頼性の高いカメラを創る」です。その設計はシステムの、そして検査ライン全体の動作可能時間を最適化します。

画像に基づいて進められる確かな性能

カメラ部品の動作は時間や温度により変化し、結果として画質を変化させます。Adimecのカメラはそれを最小化するために堅牢に設計されています、またカメラの画像処理コアが発生しうるあらゆる差異を補正します。その結果、特に三次元情報を引き出すために複数の画像を使う3D AOIシステムに有効な安定した画像間性能を長時間にわたり実現します。

推奨カメラ

SAPPHIREシリーズ

グローバルシャッターCMOS

  • 4.5 um素子サイズ
  • 25 M at 32 fps
  • Camera Link
  • 80 x 80 x 44.7 mm
QUARTZシリーズ

グローバルシャッターCMOS

  • 素子サイズ 5.5 um
  • 25 M @ 32 fps
  • Camera Link,
  • 80 x 80 x 44,7 mm
グローバルシャッターCMOS
  • 素子サイズ 5.5 um
  • 2M at 120 fps から 4M at 60 fps
  • Camera Link (Base)
  • 52.5 x 52.5 x 78 mm
A-4×50シリーズ

ローリングシャッター CMOS

  • 素子サイズ 7 um
  • 4M at 66, 150 または 196 fps
  • Camera Link (Deca)
  • 80 x 80 x 41 mm
OPAL シリーズ

CCD

  • 素子サイズ 5.5 um
  • 1M at 120 fps から 8M at 16 fps
  • Camera Link (Base), GigE, CoaXPress
  • 52.5 x 52.5 x 78 mm
